System pionowy

IBS – Mobilne systemy przeciwpowodziowe

Grupa Pietrucha jest w Polsce wyłącznym dystrybutorem mobilnych systemów ochrony  przeciwpowodziowej IBS, które pozwalają szybko i skutecznie zapobiegać skutkom zalania i powodzi, chroniąc obiekty mieszkalne, handlowe i przemysłowe przed żywiołem. IBS to nowoczesna i skuteczna alternatywa dla doraźnych rozwiązań, takich jak worki z piaskiem czy zapory z drewna. Jakość i skuteczność systemu IBS, od wielu lat doskonale sprawdza się w walce z żywiołem na całym świecie. System może być również wykorzystany w obiektach przemysłowych, do konstrukcji szczelnych barier czy zamknięć remontowych.

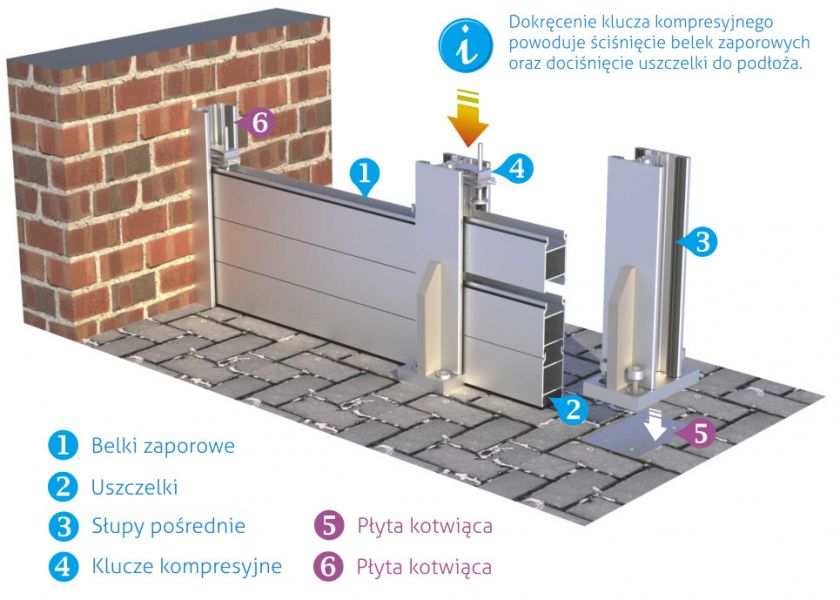

System pionowy

W ciągu ostatnich lat system pionowy IBS został z sukcesem przetestowany w wielu państwach świata począwszy od Wielkiej Brytanii, Irlandii, Niemiec, Polski aż po Malezję. System pionowy IBS obejmuje elementy stałe i mobilne. Nie ma konieczności składania systemu według określonej kolejności, co pozwala na sprawne i poprawne montowanie zapory. Dodatkowym atutem zastosowania takiego profilu jest bardzo dobra współpraca między poszczególnymi belkami, które tworzą jednolitą ścianę, bardzo dobrze przenoszącą obciążenia.

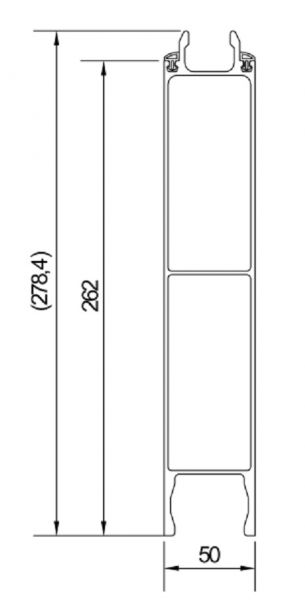

Belki zaporowe

Profil belki jest symetryczny, wykonany z aluminium o grubości ścianki 4–5 mm. W ramach systemu IBS dostępne są dwa typy belek, lekkie i ciężkie, w długościach 50 mm, 100 mm i 150 mm. Typ i długość belki jest dobierana indywidualnie w zależności od projektu oraz przenoszonych obciążeń. Zastosowanie symetrycznego profilu belki eliminuje pomyłki przy ich montażu, gdyż nie ma konieczności składania systemu według określonej kolejności. Każda belka zaporowa może służyć jako profil przygruntowy. System przewiduje montaż niepełnej wysokości zapory, co pozwala to na szybkie ustawienie całej długości ściany przy niskim poziomie wody i dokładanie kolejnych belek w miarę podnoszenia się poziomu wody.

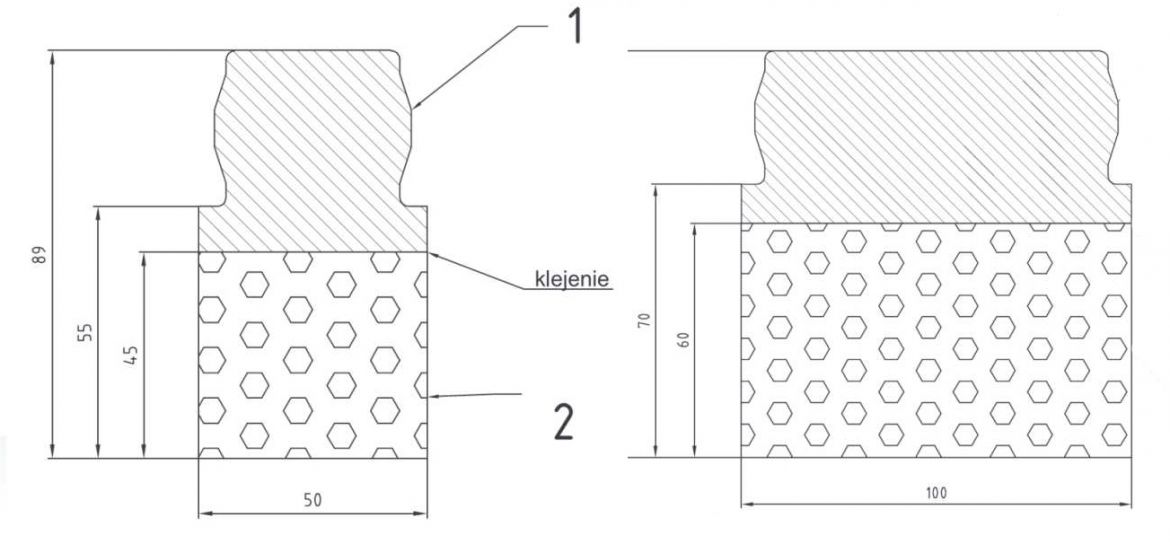

Uszczelki

We wszystkich typach belek zaporowych i słupów stosuje się wymienne uszczelki wykonane z EPDM.

Uszczelki przygruntowe: wielkowymiarowa uszczelka o przekroju prostokątnym wykonana w technice miękka (2) / twarda (1) z PUR – kombinacja poliuretanu i polietylenu. Specjalna konstrukcja uszczelki zabezpiecza przed przesiąkaniem przy nierówności podłoża.

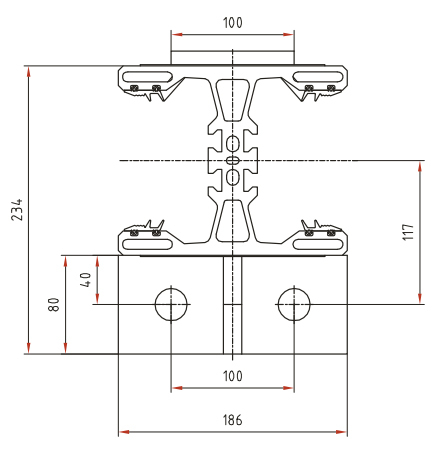

Słupy pośrednie

Słupy pośrednie składają się z dwóch elementów trwale połączonych ze sobą:

  • elementu bazowego osadzanego w gniazdach płyty kotwiącej
  • elementu prowadzącego wraz z uszczelkami.

Element prowadzący wykonany jest z profilu aluminiowego oraz dostosowywany jest do wysokości systemu.Element bazowy wraz z uchwytami wykonany jest z ulepszonej stali St 37, ocynkowany. Od spodu element ten posiada cztery tuleje w miejscach otworów na śruby w celu łatwego i szybkiego montażu na płycie kotwiącej.

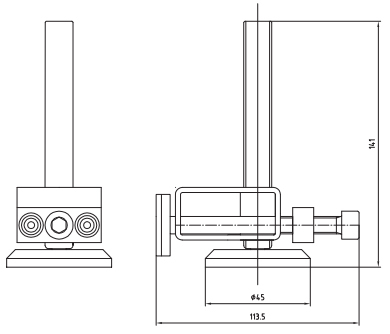

Klucze kompresyjne

Klucz do kompresji belek zaporowych jest wykonany ze stali nierdzewnej i służy do kompresji belek w celu uzyskania ich wymaganej szczelności.

Płyta kotwiąca

Płyta kotwiąca wykonana ze stali nierdzewnej i jest wyposażona w cztery samonaprowadzające gniazda z gwintem wewnętrznym do mocowania słupów pośrednich.

Instalowana jest na stałe w fundamencie lub ściance szczelnej.

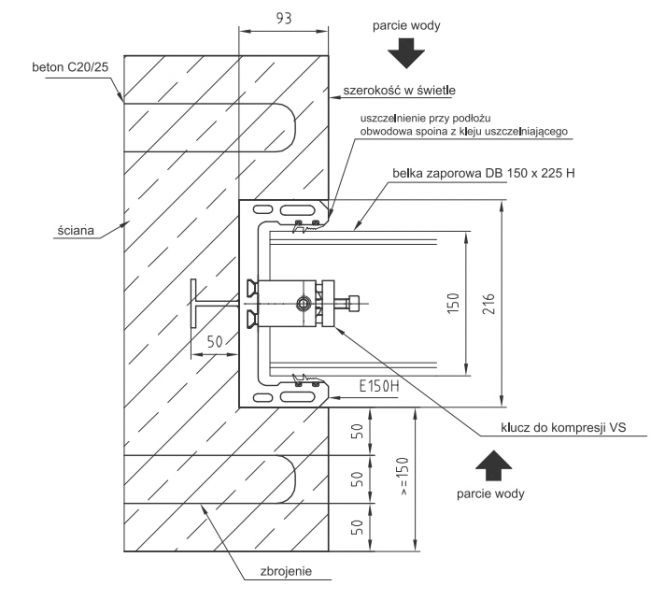

Słupy końcowe

Słupy końcowe są wykonane z aluminium i przystosowane do montażu czołowego lub kątowego, stosowanego m.in. przy zabezpieczeniu drzwi, okien, itp.

Wewnątrz profilu słupa w specjalnie uformowanych rowkach znajdują się uszczelki.

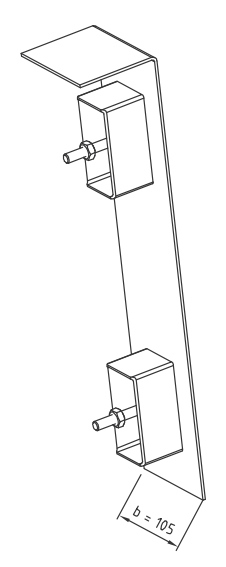

Zaślepki

Zaślepki zabezpieczają otwory na śruby w płytach kotwiących w czasie braku powodzi.

Uniemożliwia to zabrudzenie i ewentualne późniejsze problemy przy montażu słupów.
