Grodzice winylowe
EcoLock
Zapraszamy do kontaktu z zespołem wsparcia projektowego.
Grupa Pietrucha jest globalnym liderem w produkcji i dystrybucji nowoczesnych grodzic winylowych EcoLock, o szerokim zastosowaniu
w sektorze inżynierii lądowej i wodnej. Grodzice winylowe są przyjazną dla środowiska, lekką, nowoczesną i niezwykle wytrzymałą alternatywą dla tradycyjnych materiałów, takich jak stal, drewno czy beton.
Grodzice winylowe cena
Wybierając rozwiązanie należy kierować się nie tylko kosztami samego zakupu grodzic, ale również kosztami transportu, robót wykonawczych i towarzyszących oraz konserwacji czy wymiany.
- Nawet 5x taniej
W odpowiednich warunkach projektowych, grodzice winylowe mogą być nawet pięciokrotnie tańsze niż tradycyjne rozwiązania. - Zmniejszone koszty transportu
Oszczędności generowane są nie tylko dzięki temu, że tańszy jest sam materiał, ale również dlatego, że jest lżejszy, co przekłada się na koszty transportu i logistyki na budowie. - Brak kosztów konserwacji
Nie można również zapomnieć o odporności na korozję, czyli braku kosztów związanych z konserwacją.
Parametry techniczne
| Model | Rysunek techniczny | Grubość ścianki [mm] | Szerokość [mm] | Wysokość [mm] | Moment bezwładności metra ścianki [cm4/m] | Wskaźnik przekroju metra ścianki [cm3/m] | Maksymalny moment [kNm/m] | Maksymalny dopuszczalny moment [kNm/m] |
|---|---|---|---|---|---|---|---|---|
| GW-2705.5 |  | 5.5 | 270 | 155.5 | 3266 | 369 | 16,3 | 8,1 |
| GW-300 5.5 |  | 5.5 | 300 | 115,0 | 1842 | 320 | 14,1 | 7,0 |
| GW-458 10.4 |  | 10,4 | 458 | 254,0 | 20718 | 1542 | 67,8 | 33,9 |
| GW-458 12.0 |  | 12,0 | 458 | 254,0 | 22937 | 1717 | 75,5 | 37,8 |
| GW-460 5.5 |  | 5.5 | 460 | 130,0 | 2527 | 360 | 15,8 | 7,9 |
| GW-537 5.5 |  | 5.5 | 608 | 88,0 | 382 | 87 | 3,8 | 1,9 |
| GW-565 9.0 |  | 9,0 | 565 | 245,0 | 12768 | 1042 | 45,8 | 22,9 |
| GW-580 11.0 |  | 11,0 | 290 | 240,0 | 21851 | 1711 | 75,3 | 37,6 |
| GW-580 7.0 |  | 7,0 | 290 | 240,0 | 15429 | 1228 | 54,0 | 27,0 |
| GW-580 9.0 |  | 9,0 | 290 | 240,0 | 18739 | 1462 | 64,3 | 32,2 |
| GW-610 6.0 |  | 6,0 | 606 | 230,0 | 8915 | 775 | 34,1 | 17,0 |
| GW-610 6.4 |  | 6,4 | 606 | 180,0 | 5514 | 613 | 27,0 | 13,5 |
| GW-610 7.2 |  | 7,2 | 606 | 200,0 | 7743 | 774 | 34,1 | 17,0 |
| GW-610 9.0 |  | 9,0 | 606 | 230,0 | 12758 | 1109 | 48,8 | 24,4 |

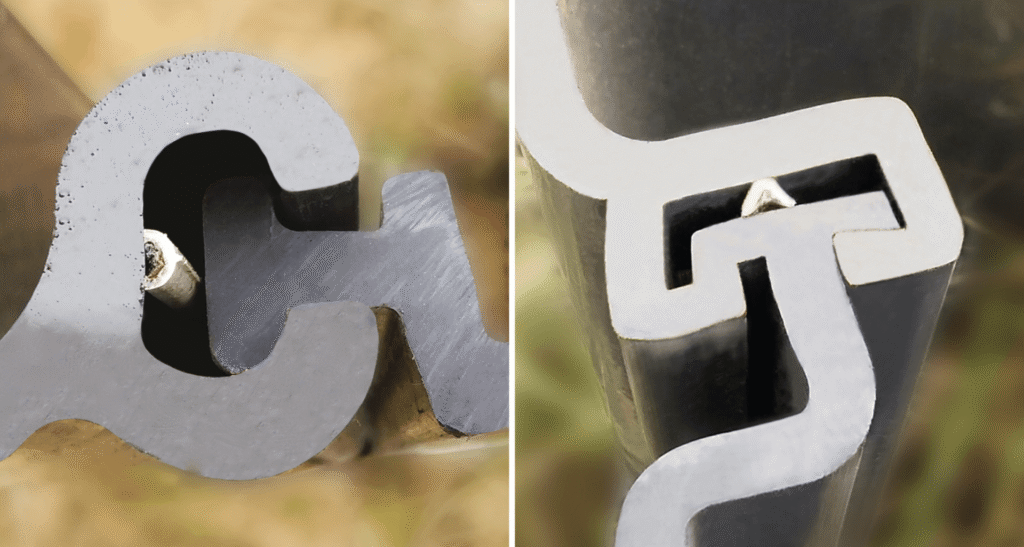

Grodzice z uszczelką
Niektóre strategiczne projekty inwestycyjne wymagają zapewnienia stuprocentowej gwarancji szczelności konstrukcji. W takich przypadkach, oferujemy możliwość wyprodukowania grodzic z uszczelką wykonaną
z miękkiego PVC w procesie postkoekstruzji.
- Uszczelka nie jest wklejana w zamek, lecz termicznie zgrzana z całością, co powoduje, że jest w pełni integralną częścią grodzicy.
- Taki sposób połączenia uszczelki z grodzicą, jak i specjalne dodatki do tworzywa gwarantują odporność na uszkodzenia.
- Kształt uszczelki oraz jej powierzchnia i podatność nie utrudniają montażu.
100% Szczelności
Dzięki zastosowaniu uszczelki osiągamy 100% szczelność zamków zaraz po montażu, co ma szczególne znaczenie na terenach zagrożonych ekologicznie lub tam, gdzie jest konieczność zatamowania cieków wodnych.
Wszechstronny i kompletny system
Nasze profile geotechniczne są oferowane wraz z kompletnym systemem elementów dodatkowych akcesoriów pozwalających wygodnie kształtować konstrukcję z zachowaniem najwyższych parametrów jakościowych.

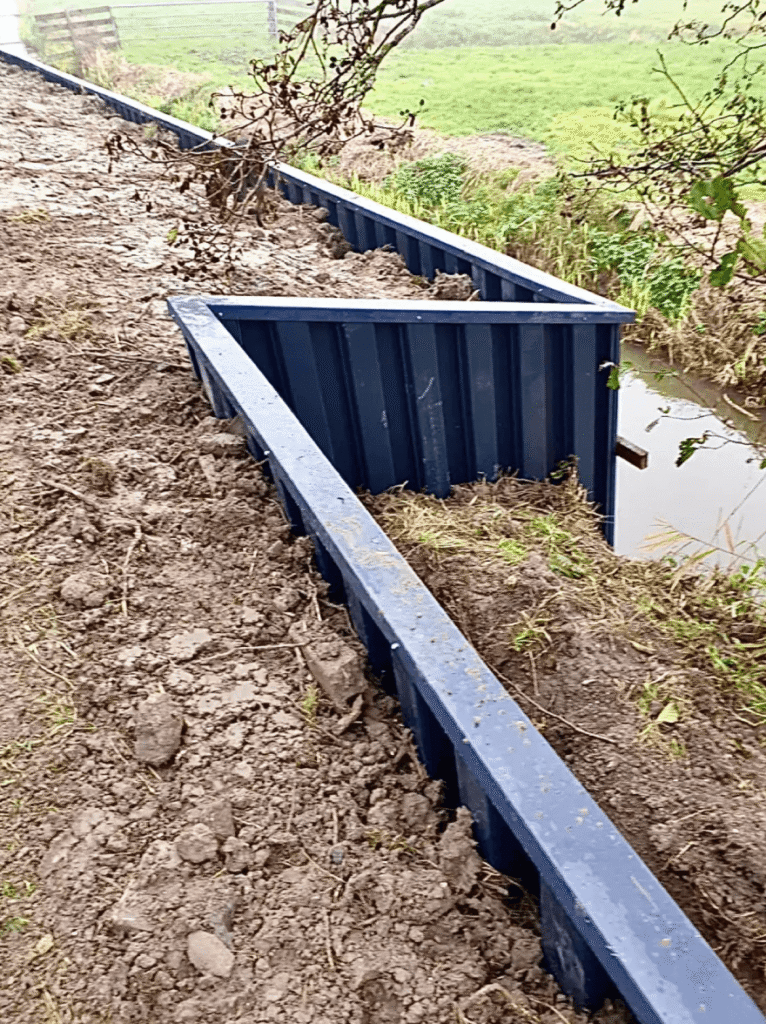

Łączniki
Umożliwiają łączenie ścianek pod kątem 45, 90 i 135 stopni, gwarantujące pełną współpracę łączonych grodzic oraz zachowanie szczelności zamków.

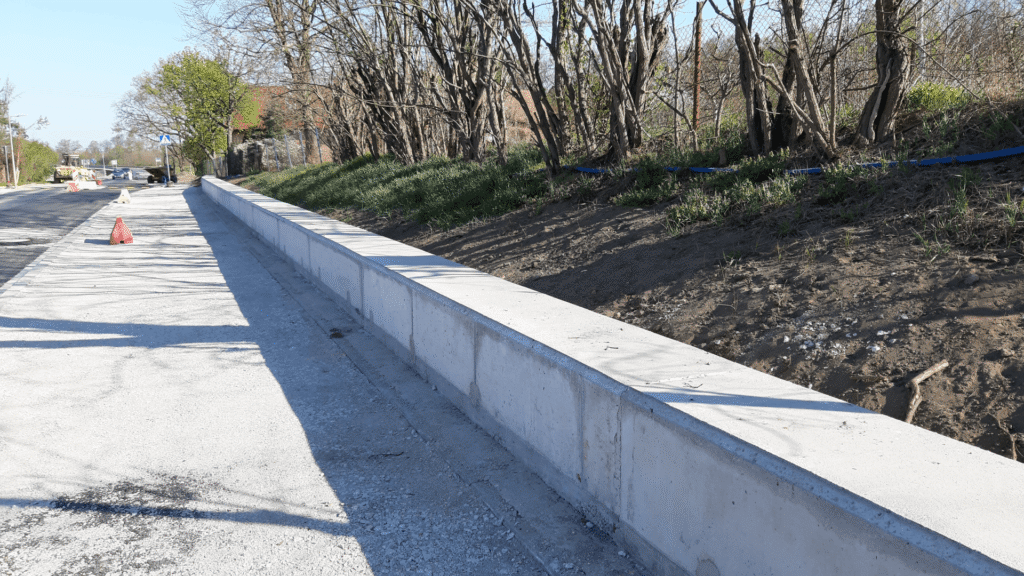

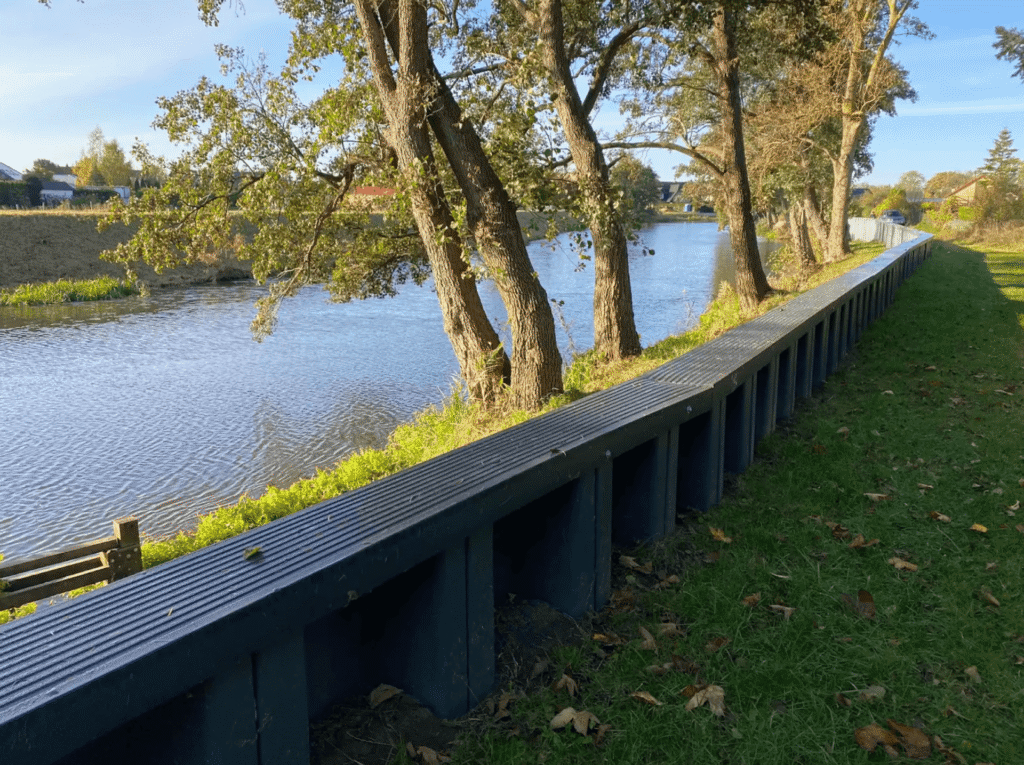

Oczepy
Osłaniają i dodatkowo zabezpieczają konstrukcje z grodzic od góry i nadają im estetyczny wygląd.

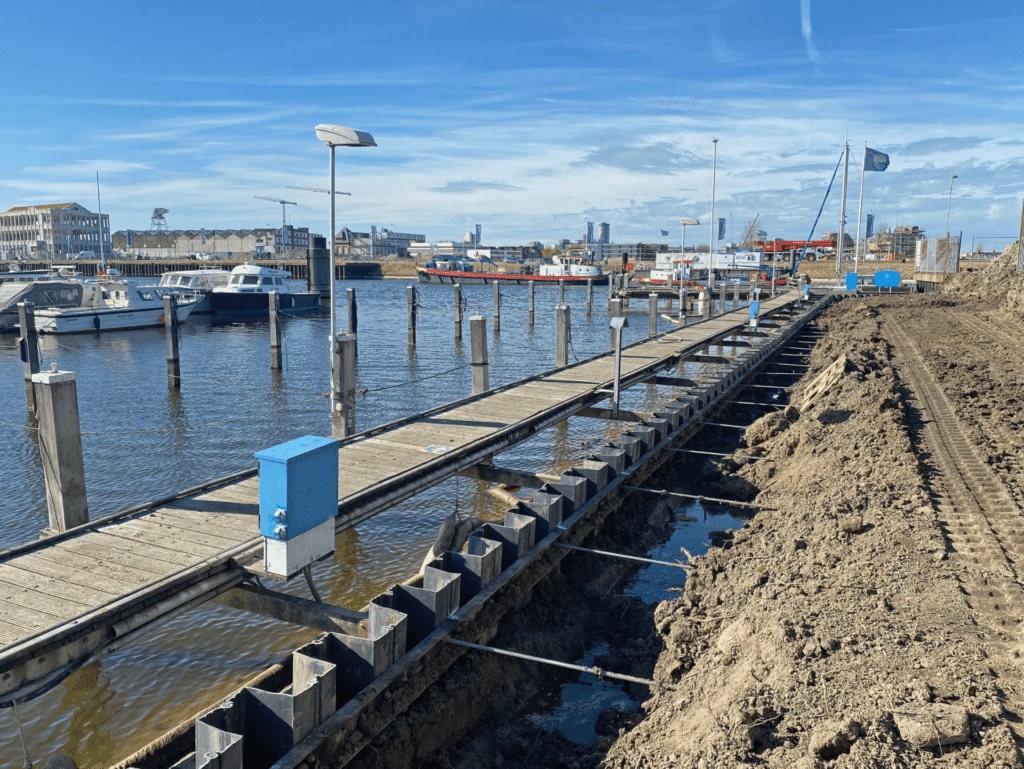

Elementy kotwiące
Grodzice winylowe EcoLock i hybrydowe SuperLock mogą współpracować ze wszystkimi powszechnie stosowanymi systemami kotew lub ściągów
Parametry łączników
| Model | Rysunek techniczny | Szerokość [mm] | Wysokość [mm] |
|---|---|---|---|
| Narożnik 45 |  | 81,50 | 76,70 |
| Narożnik 580/610 |  | 96,50 | 58,80 |
| Narożnik 300 |  | 45,00 | 15,60 |
| Narożnik 85-135 |  | 60,00 | 35,40 |
| Czwórnik |  | 57 | 57 |
Dopasowanie łączników do grodzic
| Model | Narożnik 45 | Narożnik 580/610 | Narożnik 300 | Narożnik 85-135 | Czwórnik |
|---|---|---|---|---|---|
| GW 610 | 7.2/9.0 | x | 6.4/7.2 | ||
| GW 458 | x | x | |||
| GW 580 | x | x | |||
| GW 565 | x | x | |||
| GW 460 | x | x | |||
| GW 700 FR | x | x | |||
| GW 300 FR | x | x | |||
| GW 300 | x | x | |||
| GW 270 | x | x | |||
| GW 537 | x | x | |||
| M-Hex | x | x | |||
| D-Hex | x | x | |||
| J-Hex | x |
Parametry oczepów
| Model | Rysunek techniczny | Grubość [mm] | Szerokość [mm] | Wysokość [mm] |
|---|---|---|---|---|
| Oczep 120 |  | 2,7 | 127 | 60 |
| Oczep 180 |  | 9 | 180 | 90 |
| Oczep 290/9.0 |  | 9 | 290 | 90 |
Jako oczep można także zastosować indywidualnie zaprojektowaną konstrukcję stalową, żelbetową lub drewnianą w zależności od wymogów projektu.
Zrealizowane projekty
2025
/
Moskurnia Lipka
2022
/
Kraków
Grodzice winylowe jako zabezpieczenie przeciwpowodziowe osiedla mieszkaniowego
Zobacz więcej
2023
/
Maciejowice, Garwolin
Grodzice winylowe jako element infrastruktury przeciwpowodziowej
Zobacz więcej
2023
/
Świnoujście
Grodzice winylowe w projekcie budowy zbiornika retencyjnego przy drodze ekspresowej
Zobacz więcej
2024
/
Wielkopolska
Zastąpienie faszynowej obudowy brzegów ścianką z grodzic winylowych.
Zobacz więcej
Zobacz pozostałe produkty

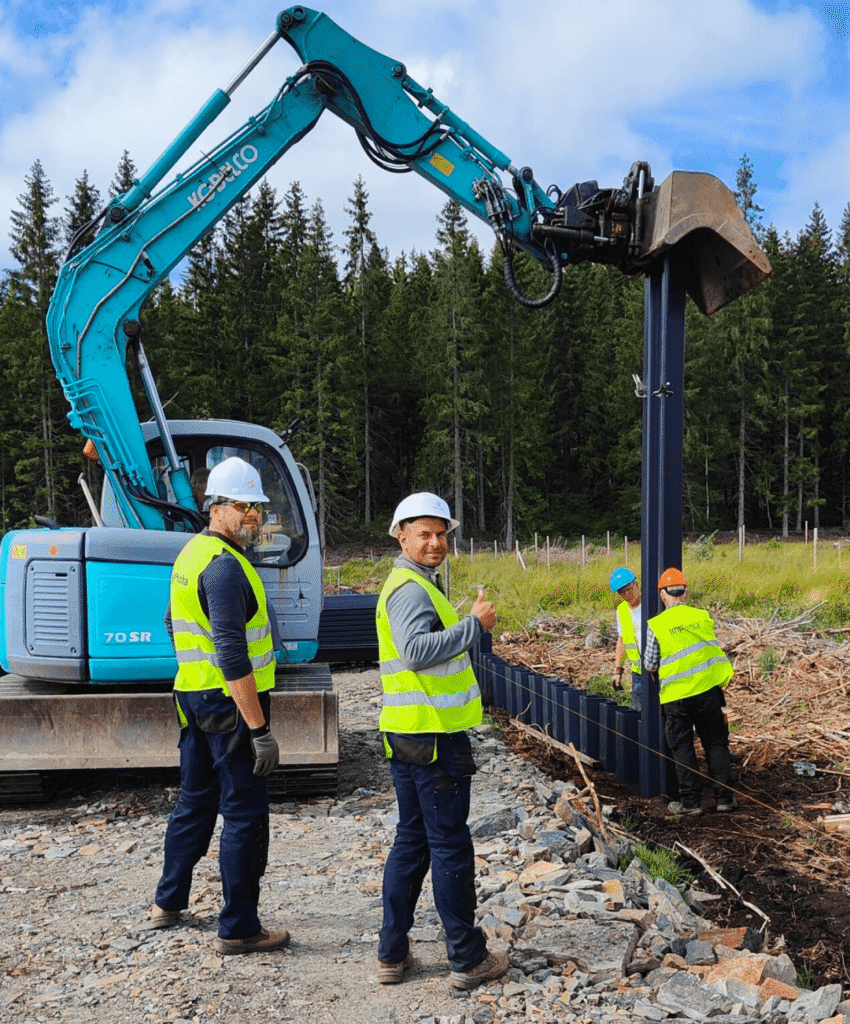

Wsparcie projektowe
Inżynierowie z zespołu wsparcia projektowego pomogą Ci dobrać produkt lub rozwiązanie, oraz sposób jego montażu.
Oferujemy profesjonalne doradztwo techniczne i wsparcie projektowe we współpracy z wyspecjalizowanym biurem projektowym.
Nasi doświadczeni pracownicy pozostają także do dyspozycji, aby przeszkolić Twoją ekipę montażową i służyć wsparciem bezpośrednio na placu budowy.
Dla projektantów
Z myślą o projektantach stworzyliśmy Designer 3.0, autorską platformę obliczeniową, dedykowaną naszym produktom. Z Designerem zaprojektujesz rozwiązania z zakresu stabilizacji i wzmacniania nośności gruntu, zabezpieczeń przeciwpowodziowych oraz budowy ścian oporowych i przeciwfiltacyjnych.
