Dwie zastawki małej retencji na jednym obiekcie melioracyjnym

Materiały prasowe, Polska, Zastawki małej retencji

Lokalizacja: Grabów, woj. mazowieckie
Produkt: Zastawka małej retencji

Opis projektu:

Grupa Pietrucha opracowała i dostarczyła autorskie rozwiązanie w zakresie retencji korytowej, polegające na montażu dwóch rodzajów winylowych zastawek, które zostały ulokowane w obrębie jednego obszaru melioracyjnego. Projekt przeprowadzono w dorzeczu rzeki Pilicy a prace wykonane zostały na zlecenie INSTYTUTU TECHNOLOGICZNO–PRZYRODNICZEGO w Falentach, w ramach projektu "Innowacje technologiczne oraz system monitoringu, prognozowania i operacyjnego planowania działań melioracyjnych, dla precyzyjnego gospodarowania wodą w skali obiektu melioracyjnego - INOMEL" - realizowanego w ramach programu BIOSTRATEG, finansowanego przez NCBiR.

Data: Data: listopad/grudzień 2019

Lokalizacja: Grabów nad Pilicą, powiat kozienickim, woj. mazowieckie

Produkt:

  • Ścianka szczelna, dokująca – grodzice D-Hex z uszczelką
  • Ścianka szczelna, dokująca – oczep 7m wzmocniony belką drewnianą
  • Ścianka umacniająca skarby i dno rowu – Grodzica GW 300/5,5
  • Umocnienia skarp – Geokrata o oczkach 25x35cm oraz narzut kamienny
  • Zastawka szandory proste – zastawka małej retencji
  • Zastawka szandory typ U – Grodzice GW 580

Założenia projektu:

Wyzwanie: Zwiększenie możliwości retencyjnych ekosystemu, umożliwienie piętrzenia wód w świetle przepływu do wysokości 1 metra. Konieczność zmniejszenia przepuszczalności w korycie obiektu.

Rozwiązanie:

Montaż dwóch zastawek retencyjnych, które będą ze sobą współpracowały w zakresie retencji korytowej.

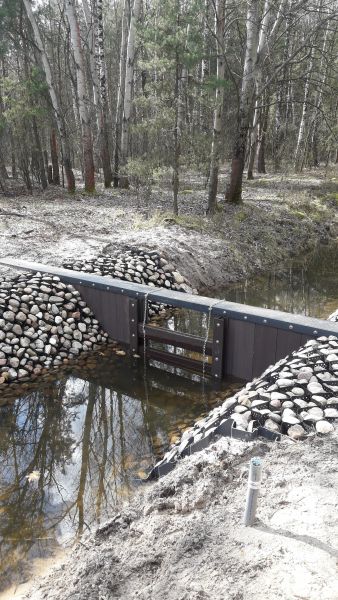

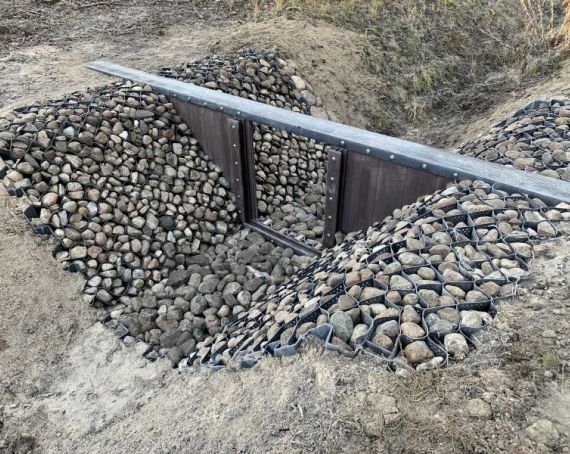

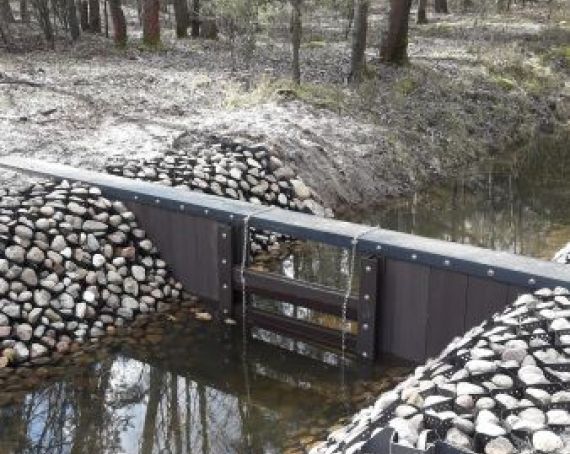

I rodzaj – Zastawka o zamknięciu wykonanym z szandorów prostych

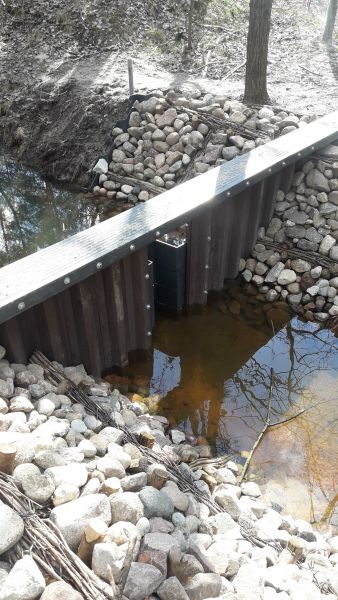

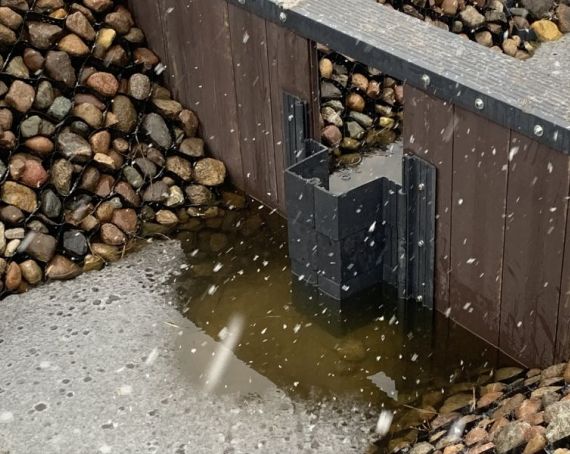

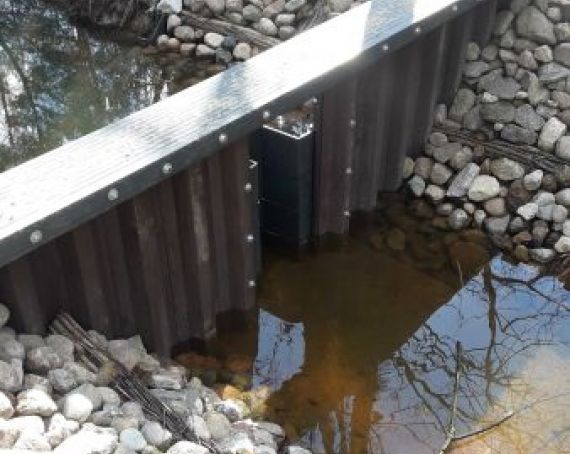

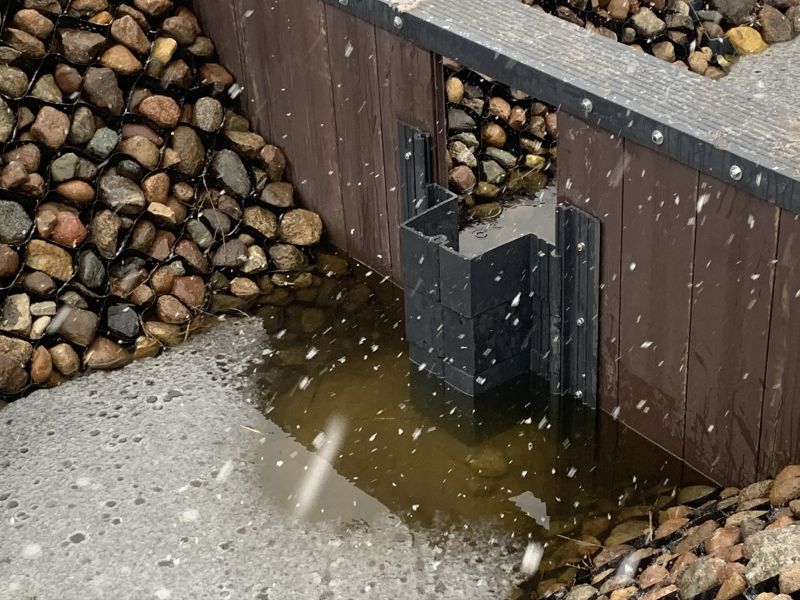

II rodzaj – Zastawka o zamknięciu wykonanym z szandorów typu U

  • Obydwa rodzaje zastawek zamontowano w ściance szczelnej (dokującej), wykonanej z grodzic D-Hex wyposażonych w uszczelkę. Do pogrążania użyto koparki z zainstalowanym wibromłotem oraz mandreli kłowej przeznaczonej do grodzic D-Hex. Wymiary ścianek szczelnych przy obu rodzajach zastawek to:

Wysokość– 130 cm

Długość – 700 cm

Głębokość pogrążania – 210 cm

  • W przypadku zastawki prostej dno rowu umocniono narzutem kamiennym.
  • Dodatkowo w przypadku montażu zastawki Typu U dno rowu należy wzmocnić płytą denną monolityczną wykonaną z betonu o grubości 15 cm zbrojonego siatką.
  • Wysokość szandorów zaprojektowano na 150mm każ Wysokość piętrzenia wody zależy od liczby szandorów w prowadnicach.

Wnioski:

  • Zaprojektowane zamknięcie szandorowe proste pozwala na piętrzenie wody w świetle przepływu na maksymalną szerokość 1 metra i wysokość 1 metra odpowiadającą złożonym 6 belkom szandorowym wyposażonym w samoprzylepną uszczelkę
  • Woda w przepływie zostaje zatrzymana na wysokość szandoru, napierając na niego zalewa komorę szandoru obciążając ją dodatkowo ciężarem wody. Dodatkowy ciężar wody powoduje dociśnięcie uszczelek na powierzchni dolnej szandorów, dzięki czemu połączenie uszczelnia się.
